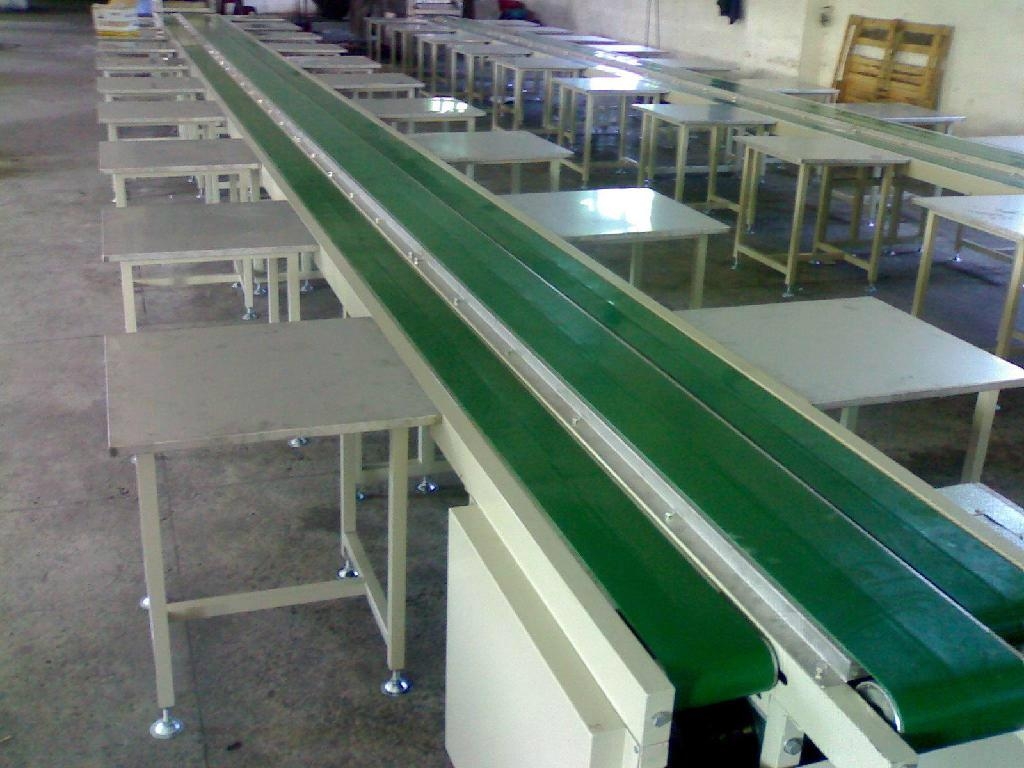

灌裝輸送線數字化設計系統由8個相互關聯的功能模塊組成。包括我的工作區、基礎數據管理、產品實例庫、參數化模型庫、布局模型建模、輸送線布局設計、總裝圖設計、系統配置工具等8個功能模塊。
基礎數據以及通過建模工具和變形設計工具建立起的產品實例庫、參數化模型庫、布局模型庫共同組成了產品設計資源，通過該設計資源庫支持布局設計、總裝設計，通過配置工具與仿真系統和建模系統相連，通過我的工作區對各類模型建模結果及輸送線設計結果進行查看和管理。設計資源庫是數字化設計的基礎，包括基礎數據管理、產品實例庫、參數化模型庫、布局模型庫幾個功能模塊。
1）基礎數據管理功能。其提供的數據資源是對產品概要設計的部分支持。具體包括灌裝類別、飲料目錄、灌裝設備分類、灌裝設備明細和灌裝輸送線常用設備組成五個功能，分別對各自的數據內容進行管理。
2）產品實例庫功能。在各庫的建立之前，要對產品進行合理的分類，才能有效地提高數據和模型的利用率。對于該產品實例庫的建立包括：零件實例庫，模塊實例庫，設備模型庫。分別對零部件、模塊、設備模型和數據進行管理。同時能夠清晰地建立模塊組成關系，支持后續BOM的自動生成。
3）參數化模型庫。該功能模塊主要是對各類參數化模型進行管理、運用，包括零件參數化模型庫、參數化模型實例化、部件參數化模型庫等功能。目的是通過提供零部件、模塊的參數化模型，提高設計效率。
4）布局模型建模。該功能模塊主要是對灌裝輸送線布局設計過程當中所要用到的布局基礎模型、布局簡圖系列化模型的支持。包括布局模型建模規劃、布局模型建模、布局模型配置等功能。
5）布局設計功能模塊。主要是對輸送線設計過程中布局設計層的操作，包括布局設計信息定義、概要設計、布局設備選型、設備定位調整、布局模塊操作、電機配置、檢驗工具等功能。其中布局模塊操作包括添加模塊、刪除模塊、連接模塊、打斷連接、插入模塊、置換模塊、剔除模塊等。
6）總裝設計功能模塊。主要是對罐裝輸送線的總裝設計提供支持。具體功能包括：輸送模塊裝配接口定義、裝配體自動生成、BOM表自動生成、零部件清單自動生成以及一些驗證工具。包括檢測模塊之間是否干涉，總裝圖空間范圍的測量。
7）系統配置工具。該功能模塊主要是對產品設計過程中與其他系統工具接口的配置，包括參數化模型庫工具、優化仿真工具、服務器配置、路徑配置等功能。http://m.hqjnkj.com/輸送線技術整理發布。
